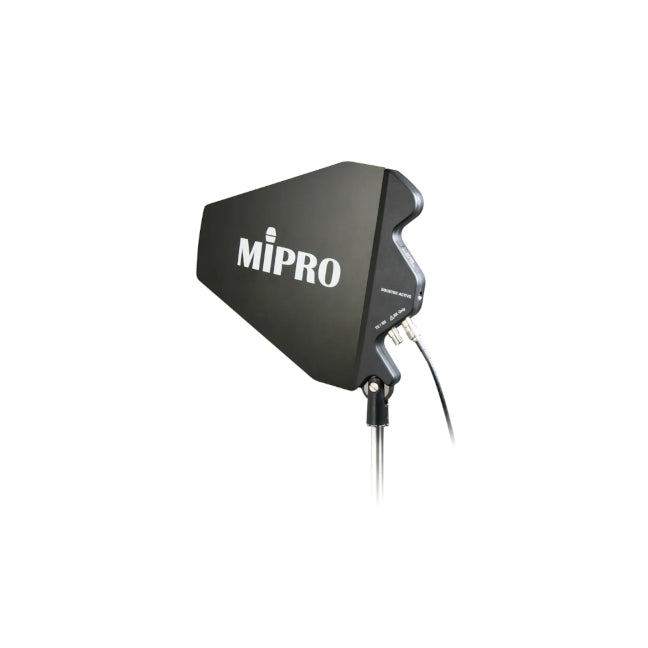

Antena directionala UHF MIPRO AT-90W, 470-1000MHz, conector TNC, dual mode, RX/TX

MIPRO AT-90W este o antenă direcțională log-periodică, multifuncțională și de bandă largă, concepută pentru transmisia și recepția eficientă a semnalelor în sistemele wireless profesionale UHF. Datorită caracteristicii sale direcționale, antena concentrează acoperirea către zona vizată, contribuind la îmbunătățirea stabilității conexiunii și la utilizarea eficientă a semnalului radio.
Modelul dispune de conexiuni distincte pentru funcționare în regim de transmisie și recepție, respectiv exclusiv pentru recepție. Amplificatorul integrat, cu nivel de câștig reglabil, permite adaptarea sistemului la particularitățile fiecărei instalații și poate compensa pierderile introduse de cablurile coaxiale. Prin această combinație de funcții, MIPRO AT-90W reprezintă o soluție flexibilă pentru infrastructuri wireless profesionale, instalații audiovizuale permanente și sisteme mobile de sonorizare.

Acoperire direcțională eficientă

Spre deosebire de o antenă omnidirecțională, care distribuie sau captează semnalul din mai multe direcții, MIPRO AT-90W este proiectată pentru a concentra performanța RF către un sector bine definit. Această caracteristică permite orientarea antenei către zona în care sunt utilizate emițătoarele sau receptoarele wireless, contribuind la obținerea unei legături radio mai eficiente.
Funcționarea direcțională poate fi deosebit de utilă în săli lungi, scene, tribune, spații de evenimente sau instalații în care zona de operare se află într-o direcție clară față de poziția antenei. Prin orientarea corespunzătoare, energia semnalului este utilizată mai eficient în zona de interes, iar recepționarea semnalelor provenite din direcții nedorite poate fi redusă.
Acest mod de funcționare oferă integratorilor și tehnicienilor posibilitatea de a construi configurații RF adaptate geometriei spațiului. Antena poate fi amplasată într-un punct strategic și orientată către aria necesară, fără a distribui inutil acoperirea în zone care nu fac parte din aplicație.

Compatibilitate extinsă în banda UHF

MIPRO AT-90W funcționează într-un domeniu UHF larg, cuprins între 470 și 1000 MHz. Acoperirea extinsă facilitează integrarea antenei în diferite configurații wireless profesionale compatibile și oferă flexibilitate atunci când instalația include echipamente care operează în zone diferite ale spectrului UHF.
Caracterul de bandă largă este avantajos în instalațiile care trebuie să deservească mai multe canale sau tipuri de echipamente. Astfel, aceeași antenă poate fi inclusă într-o infrastructură RF versatilă, cu condiția respectării cerințelor de frecvență, conectare și impedanță ale tuturor componentelor sistemului.
Înaintea integrării, este recomandată verificarea compatibilității dintre antenă, distribuitoarele de semnal, cablurile coaxiale și echipamentele wireless utilizate. O proiectare corectă a întregului traseu RF contribuie la păstrarea performanțelor și la funcționarea predictibilă a instalației.

Funcționare multifuncțională pentru transmisie și recepție

Un avantaj important al antenei MIPRO AT-90W este arhitectura sa multifuncțională. Produsul include un conector „TX/RX”, destinat transmisiei și recepției, precum și un conector separat „RX Only”, dedicat exclusiv recepției. Această configurație permite adaptarea antenei la mai multe tipuri de sisteme wireless și scenarii de instalare.
Posibilitatea utilizării pentru transmisie și recepție oferă mai multă flexibilitate în proiectarea infrastructurii RF. Antena poate fi integrată atât în sisteme destinate recepționării semnalelor de la emițătoare wireless, cât și în configurații compatibile care necesită transmiterea semnalului către echipamente aflate în zona de acoperire.
Cele două conexiuni TNC contribuie la realizarea unei legături mecanice ferme și a unei conexiuni RF stabile. Interfața este potrivită pentru aplicații profesionale, unde cablurile și echipamentele pot fi utilizate frecvent sau instalate în configurații permanente.

Amplificator integrat cu reglaj al câștigului

MIPRO AT-90W integrează un amplificator cu nivel de câștig reglabil între 0 și 12 dB. Rolul acestuia este de a permite compensarea controlată a pierderilor de semnal introduse de cablul coaxial dintre antenă și echipamentul de recepție. Nivelul poate fi adaptat în funcție de lungimea și tipul cablului utilizat în instalație.
Reglajul câștigului oferă un control suplimentar asupra configurației RF. Pentru traseele scurte, unde pierderile sunt reduse, poate fi utilizat un nivel scăzut de amplificare. În cazul unui traseu mai lung, nivelul poate fi ajustat pentru a compensa atenuarea cablului, în limitele recomandate pentru sistemul respectiv.
Amplificarea nu trebuie privită ca o metodă de creștere nelimitată a distanței de operare. Setarea trebuie realizată în raport cu pierderile reale ale traseului, deoarece un nivel excesiv poate suprasolicita intrarea echipamentului conectat. Configurarea corectă ajută la menținerea unui raport echilibrat între nivelul semnalului, stabilitatea recepției și comportamentul general al sistemului.

Câștig pasiv pentru utilizarea eficientă a semnalului

Prin designul său direcțional, antena oferă un câștig specific cuprins între 4 și 6 dBi. Această caracteristică permite concentrarea sensibilității și a energiei RF către zona vizată, fiind potrivită pentru aplicații în care poziția de utilizare poate fi definită încă din etapa de proiectare.
Câștigul pasiv al antenei și amplificatorul activ integrat îndeplinesc funcții diferite. Designul direcțional optimizează acoperirea spațială, în timp ce amplificatorul reglabil este destinat în principal compensării pierderilor apărute pe cablul coaxial. Împreună, cele două elemente permit realizarea unei configurații RF flexibile și adaptate mediului de instalare.
Pentru obținerea unor rezultate bune, antena trebuie orientată către zona în care vor funcționa echipamentele wireless. Obstacolele masive, structurile metalice și amplasarea prea aproape de alte dispozitive electronice pot influența propagarea semnalului, motiv pentru care poziția finală trebuie aleasă cu atenție.

Alimentare prin conexiunea de recepție

Amplificatorul integrat este alimentat cu tensiune continuă de 8 până la 15 V, furnizată prin conectorul „RX Only”. Această soluție permite transmiterea alimentării prin infrastructura RF compatibilă și contribuie la simplificarea montajului, fără a impune o conexiune separată amplasată lângă antenă.
Echipamentul conectat trebuie să poată furniza tensiunea de polarizare necesară și să respecte cerințele electrice ale antenei. Verificarea alimentării este importantă înainte de punerea în funcțiune, mai ales atunci când produsul este integrat într-un sistem existent sau utilizat împreună cu distribuitoare și amplificatoare RF.
În modul destinat transmisiei și recepției, configurația trebuie realizată conform cerințelor echipamentelor compatibile. Separarea clară a celor două conexiuni ajută la evitarea configurărilor incorecte și facilitează integrarea în sisteme cu funcții RF diferite.

Integrare profesională prin conexiuni TNC

Antena este echipată cu două conexiuni TNC și are o impedanță nominală de 50 Ω, valori întâlnite frecvent în infrastructurile RF profesionale. Conectorii TNC cu fixare prin filet oferă o conexiune sigură și reduc riscul de desprindere accidentală în timpul operării sau transportului.
Pentru păstrarea performanțelor, cablurile, adaptoarele și echipamentele conectate trebuie să aibă aceeași impedanță. De asemenea, alegerea cablului coaxial trebuie realizată în funcție de frecvența de operare și lungimea traseului, deoarece pierderile cresc odată cu lungimea cablului și pot varia semnificativ între diferite tipuri constructive.
Conectorii trebuie montați corect, iar traseele de cablu trebuie protejate împotriva tensionării, strivirii sau îndoirilor excesive. O instalare atentă contribuie la reducerea pierderilor și la funcționarea fiabilă a întregului sistem.

Construcție compactă și montare flexibilă

MIPRO AT-90W are un format compact raportat la funcțiile oferite, cu dimensiuni de 319 × 270 × 25 mm și o greutate de aproximativ 480 g. Construcția permite amplasarea în puncte strategice, pe stative sau suporturi compatibile, fără a adăuga o sarcină ridicată structurii de montaj.
Carcasa are o formă specifică antenelor direcționale profesionale, iar sistemul de prindere permite orientarea către aria de utilizare. Formatul plat favorizează integrarea discretă în spații tehnice, săli de evenimente, scene sau instalații audiovizuale permanente.
Greutatea redusă este utilă și în sistemele mobile, unde componentele sunt montate, demontate și transportate frecvent. Antena poate fi inclusă în configurații pentru turnee, evenimente temporare sau servicii de închiriere, cu respectarea cerințelor de protecție și transport.

Stabilitate în medii RF complexe

În locațiile unde funcționează simultan mai multe sisteme wireless, alegerea și poziționarea antenelor influențează performanța întregii instalații. Caracteristica direcțională a modelului MIPRO AT-90W permite focalizarea acoperirii către zona necesară și poate limita captarea unor semnale nedorite provenite din spatele sau din lateralele antenei.
Această abordare este utilă în centre de evenimente, studiouri, teatre și săli multifuncționale, unde infrastructura wireless poate include microfoane, sisteme de monitorizare și alte echipamente RF. Pentru rezultate optime, antena trebuie inclusă într-un proiect care ține cont de coordonarea frecvențelor, distanțele de operare, pierderile cablurilor și amplasarea celorlalte antene.
Orientarea fizică rămâne esențială. Zona activă trebuie îndreptată către spațiul în care se află echipamentele wireless, iar vizibilitatea radio trebuie păstrată cât mai liberă. Amplasarea la o înălțime adecvată poate reduce influența publicului, mobilierului și altor obstacole asupra semnalului.

Fiabilitate pentru utilizare profesională

MIPRO AT-90W este concepută pentru integrarea în sisteme wireless profesionale care necesită acoperire direcțională, conectare sigură și posibilitatea compensării pierderilor de cablu. Combinația dintre banda largă UHF, funcționarea TX/RX, modul exclusiv de recepție și amplificarea reglabilă oferă flexibilitate pentru proiecte cu cerințe diferite.
Produsul poate fi utilizat atât în instalații fixe, unde poziția antenei este stabilită în etapa de proiectare, cât și în sisteme mobile, unde orientarea și nivelul de amplificare pot fi adaptate fiecărei locații. Pentru o funcționare predictibilă, instalarea și reglarea trebuie efectuate de personal familiarizat cu infrastructurile RF profesionale.

Aplicabilitate

Antena direcțională MIPRO AT-90W este recomandată pentru sisteme audio wireless profesionale utilizate în săli de conferințe, teatre, săli de spectacole, studiouri, centre culturale, instituții educaționale, lăcașuri de cult, spații corporate și instalații audiovizuale permanente. Banda UHF largă și funcționarea multifuncțională permit integrarea în configurații compatibile destinate atât recepției, cât și transmisiei semnalelor RF.
Modelul este potrivit pentru scene, concerte, festivaluri, producții live, evenimente corporate, transmisii, prezentări și sisteme mobile de sonorizare. Caracteristica direcțională îl recomandă pentru locațiile în care zona de operare este bine delimitată, precum o scenă, o sală lungă, o tribună, un culoar de prezentare sau un spațiu aflat la distanță față de poziția echipamentelor tehnice.
MIPRO AT-90W poate fi folosită și în proiecte de integrare RF unde traseele coaxiale introduc pierderi ce trebuie compensate controlat. Prin orientare corectă, alegerea unor cabluri adecvate și reglarea amplificării în funcție de instalație, antena contribuie la realizarea unui sistem wireless stabil, flexibil și adaptat cerințelor mediilor profesionale.
